Image Processin 形態學上之處理基礎有Erosion、Dilation以及其延伸Opening、Closing四種，以下分別進行說明。

此處以3*3的 「遮罩」為例，透過「Spatial Convolution」對整張影像進行處理。

此處以二值化後影像之灰階進行處理邏輯之說明:

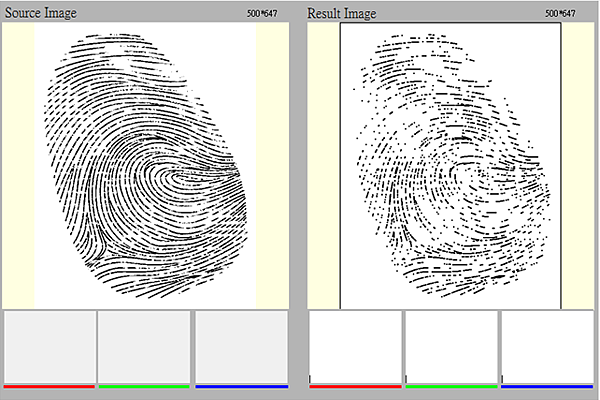

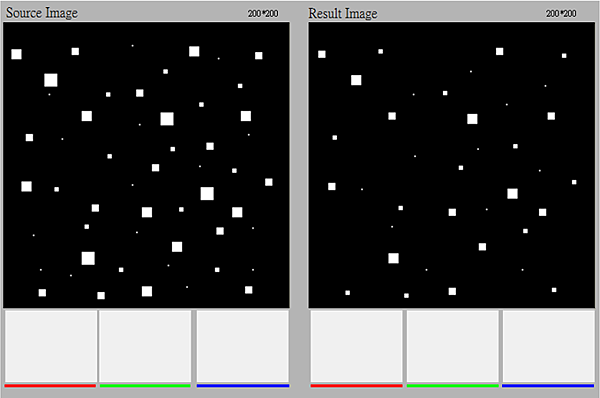

• Erosion (侵蝕) :  是指當遮罩覆蓋之處，趟若有一個像素點為白色，則將其設為白色

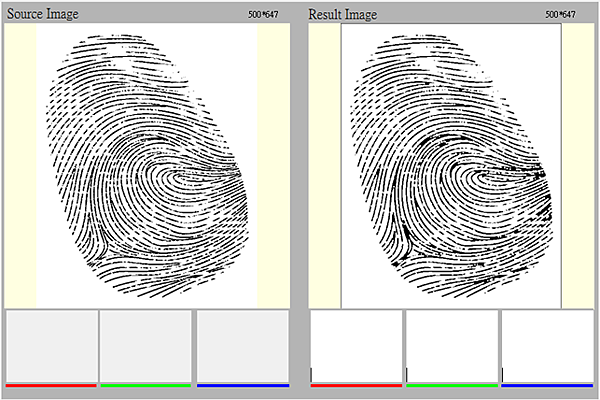

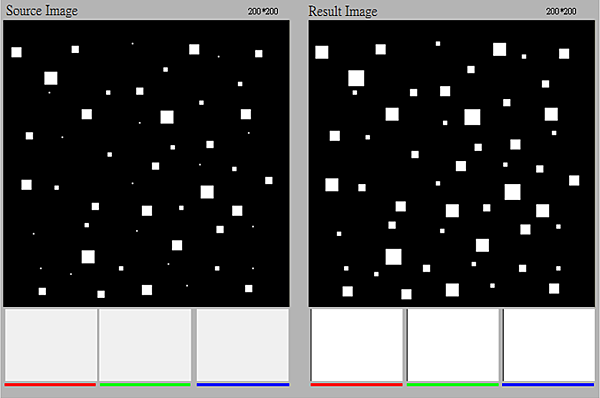

• Dilation (膨脹) : 是指當遮罩覆蓋之處，趟若有一個像素點為黑色，則將其設為黑色


• Opening(段開) : 對影像進行Erosion後再 Dilation，此時可以發現原本較為接近的兩個點經過此處理後會被分開。


• Closing  (閉合) : 對影像進行Dilation後再 Erosion，此時可以發現原本較為接近的兩個點經過此處理後會被黏合。


完整程式碼 : https://github.com/Lung-Yu/ImageToolBox
